在3D視覺引導的應用中,尤其是在高精度抓取、測量和檢測場景下,邊緣畸變 與 邊緣膨脹 是兩個在數據采集與感知層面常見且至關重要的誤差源。它們直接影響點云數據的真實性,進而導致機器人位姿計算偏差。本文將從原理和影響層面進行簡要解析。

一、 邊緣畸變
1. 定義與表象:

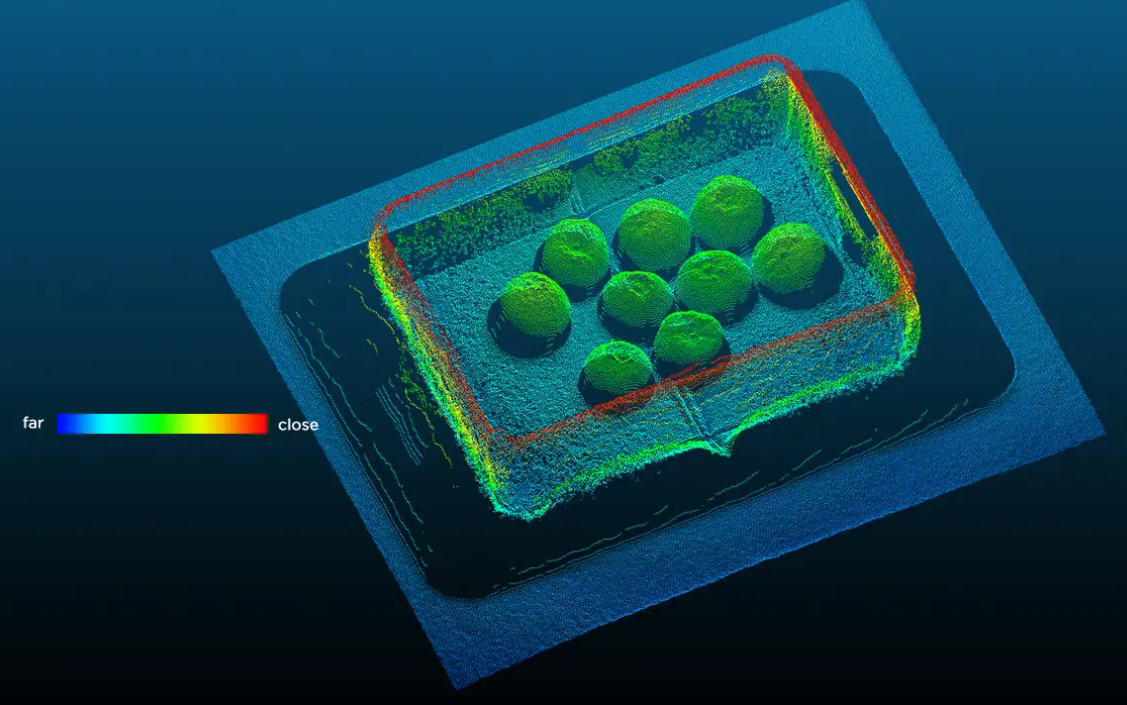

邊緣畸變主要指物體在3D點云數據中,其物理邊緣輪廓發生扭曲、變形或定位不準的現象。在點云圖上,本應銳利、筆直的邊緣會變得圓滑、鋸齒狀或偏離其真實位置。
2. 產生機理:
這主要源于三維傳感器自身的原理性限制:
相機透視效應: 無論是雙目還是結構光系統,其核心是相機成像。物體邊緣在相機視角下本身就會存在一個像素到多個像素的過渡區,導致亞像素級別的邊緣定位挑戰。
點云插值與擬合: 從深度圖生成點云的過程涉及插值算法,在數據稀疏或缺失的邊緣區域,插值會引入誤差,使邊緣“模糊化”。
多路徑效應: 在結構光系統中,激光或編碼光斑可能在物體邊緣發生多次反射后才進入相機,導致系統計算出錯誤的深度值,從而扭曲邊緣形狀。
二、 邊緣膨脹
1. 定義與表象:
邊緣膨脹是指在3D點云中,物體的邊緣輪廓向其背景或外部空間“擴張”,使得點云模型的實際尺寸大于物體的真實物理尺寸。直觀上看,物體仿佛“變大”了一圈。
2. 產生機理:
邊緣膨脹是混合像素效應 的典型結果,尤其在基于三角測量法的3D傳感器(如雙目、結構光)中更為顯著。
原理: 當一個相機像素同時接收到來自物體表面和背景(或相鄰物體)的反射光時,該像素的測量值將是這兩個表面信息的“混合”。系統無法區分,只能計算出一個介于前景與背景深度之間的無效深度值。
結果: 這些無效的深度點云會附著在物體的真實邊緣之外,形成一層“虛影”或“膨脹層”,導致點云尺寸偏大。對于深色或吸光材質的物體,其邊緣也可能因信號弱而向內收縮。
三、 綜合影響與應對思路
綜合影響:
這兩種現象會直接導致:
1.抓取失敗: 機器人基于膨脹或畸變的點云計算抓取位姿,可能導致與物體發生碰撞(邊緣膨脹)或未能穩定抓。ㄟ吘壔儗致位姿計算不準)。
2.測量失準: 在進行高精度尺寸測量時,邊緣誤差會直接被引入測量結果,造成誤判。
應對思路:
1.傳感器端優化: 選用更高分辨率、更高精度的3D相機。優化光源-相機-物體的相對布局,減少多路徑反射和陰影區域。
2.算法端處理:
點云后處理: 應用統計濾波、半徑濾波等算法去除明顯的離群噪點(包括部分膨脹點)。
邊緣提取優化: 采用更先進的邊緣檢測算法,針對點云特性進行優化,而非直接使用來自深度圖的邊緣。
模型擬合: 對于已知幾何形狀的物體(如圓柱、平面),采用RANSAC等算法擬合標準模型,可以有效地規避邊緣誤差,反推出更接近真實的輪廓和位姿。

結論:
邊緣畸變與邊緣膨脹是3D視覺感知鏈路中固有的物理現象和算法挑戰。深入理解其產生機理,是后續在系統選型、現場布署和算法開發中采取針對性措施,從而提升整個3D視覺引導系統精度和穩定性的關鍵前提。
