在工業自動化轉型進程中,精準的視覺感知是實現生產智能化的關鍵前提。傳統人工檢測與定位方式,不僅面臨效率低、誤差大的問題,還難以適應大規模、高節奏的生產需求。而工業 2D 視覺識別技術憑借其成本可控、響應快速、適配性強的優勢,成為設備商、非標自動化廠商、自動化產線改造廠家破解生產痛點的重要工具,廣泛應用于產品檢測、定位引導、字符識別等核心環節,為各行業自動化升級提供堅實技術支撐。

一、2D 視覺識別技術原理:解鎖工業場景的 “視覺密碼”
工業 2D 視覺識別系統主要由圖像采集模塊、圖像處理模塊、決策執行模塊三部分構成,通過模擬人眼視覺功能,實現對工業場景中目標物體的精準感知與判斷。

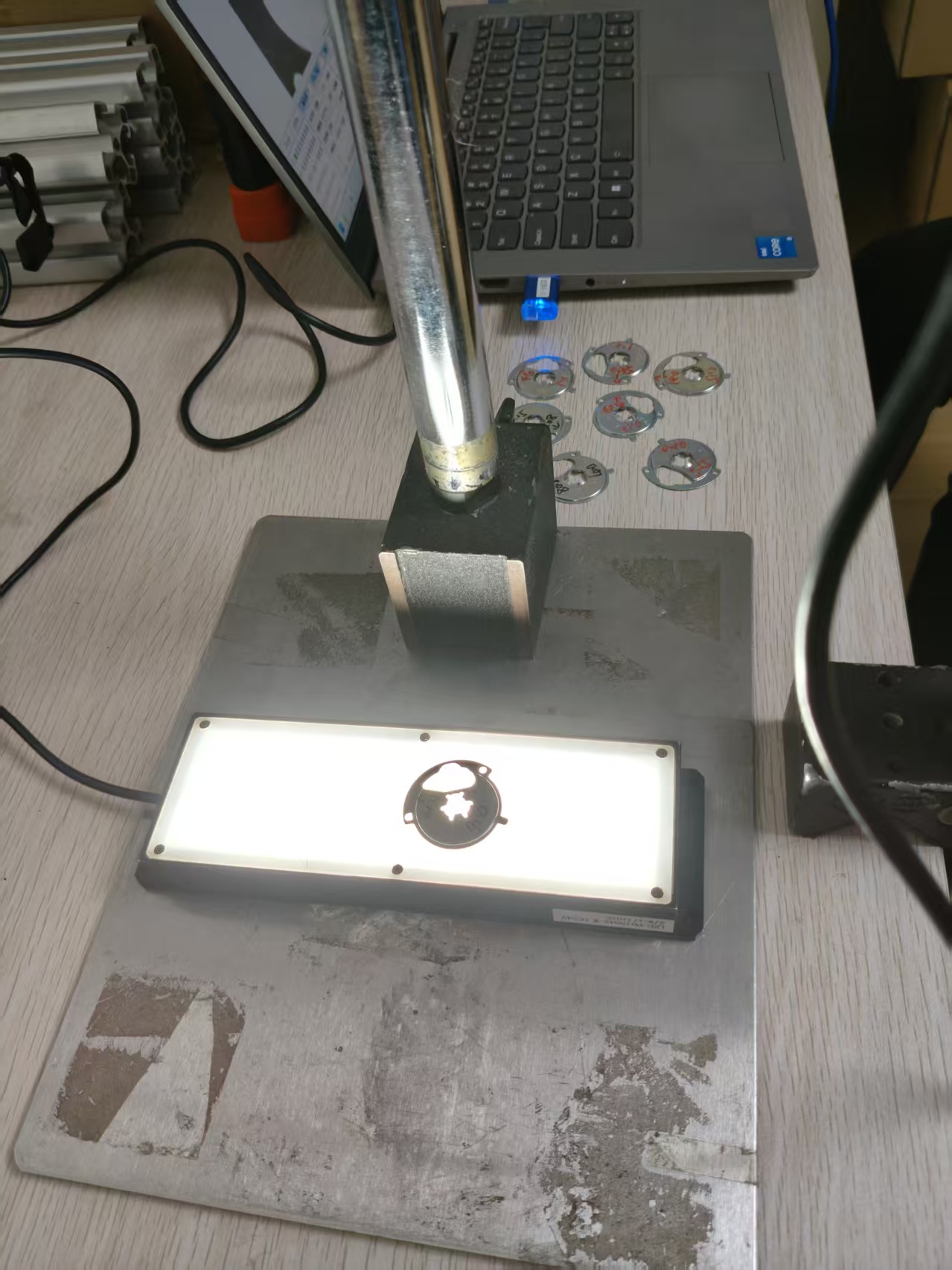

圖像采集模塊如同 “視覺感知窗口”,由工業相機、鏡頭、光源組成。工業相機會根據生產場景需求,選擇面陣相機或線陣相機,配合不同焦距的鏡頭,在專用光源(如環形光源、條形光源)的輔助下,有效消除環境光線干擾,清晰捕捉目標物體的二維圖像信息,包括物體的形狀、輪廓、顏色、紋理及位置坐標等關鍵數據。與 3D 視覺技術相比,2D 視覺識別在平面信息采集上更具速度優勢,且設備成本更低,更適合對平面特征識別需求較高的工業場景。

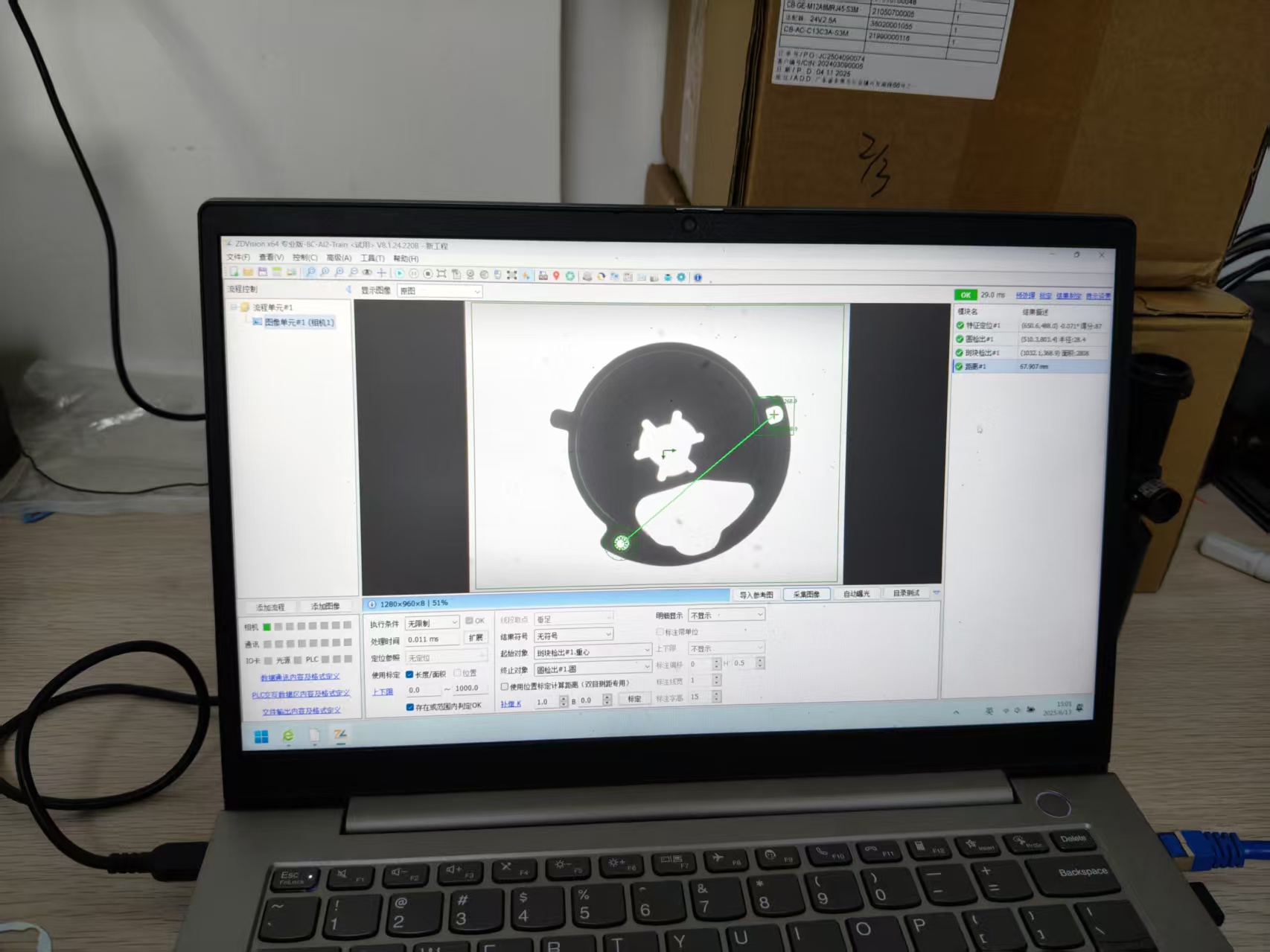

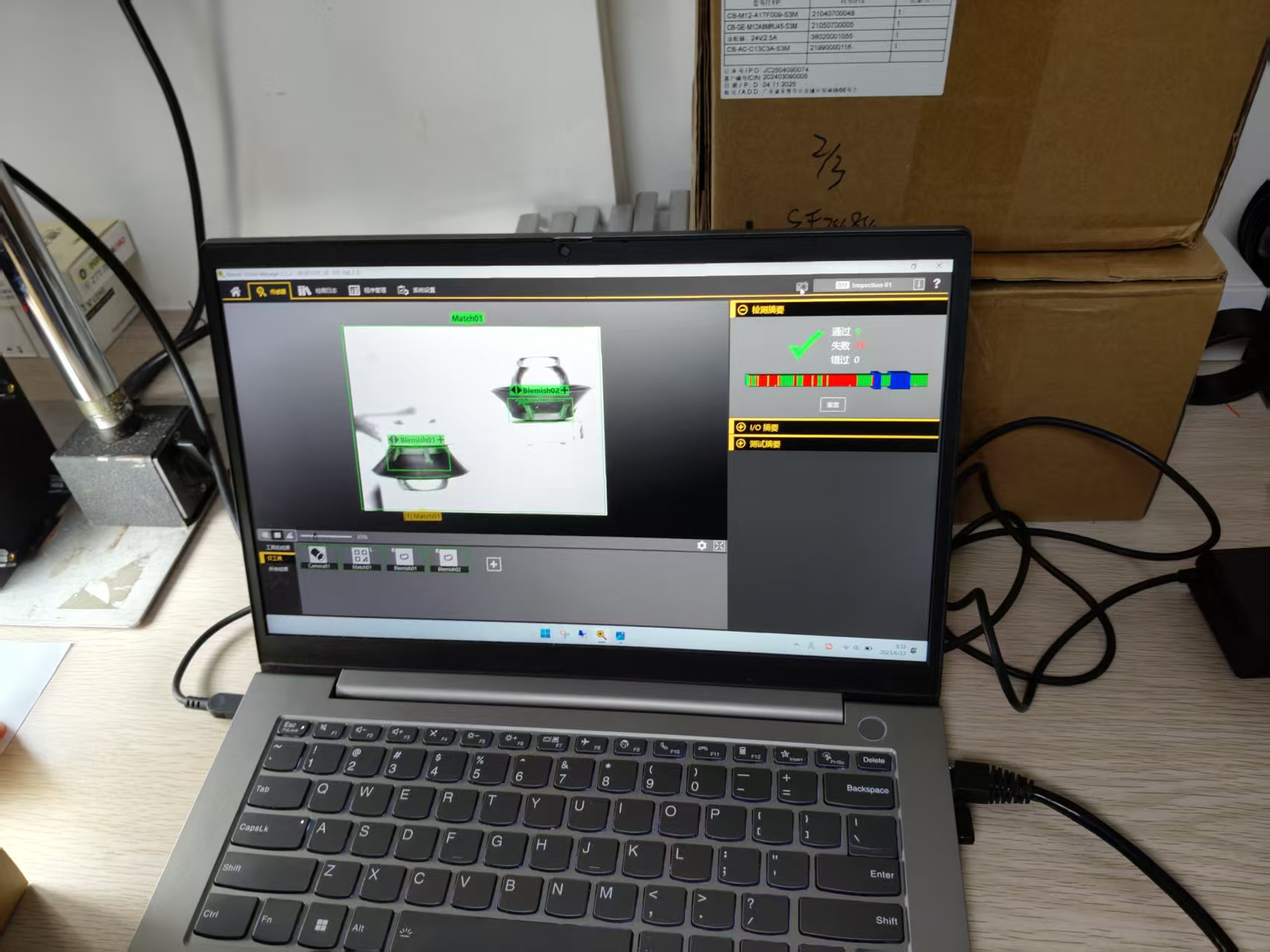

圖像處理模塊是系統的 “智能分析中樞”。采集到的圖像會先經過預處理(如降噪、增強、二值化),去除圖像中的干擾信息,突出目標特征;隨后通過邊緣檢測、輪廓提取、模板匹配等算法,對目標物體的特征進行精準提取與分析。例如,在產品尺寸檢測場景中,系統可通過邊緣檢測算法識別物體輪廓,再結合像素標定技術,將圖像像素值轉化為實際物理尺寸,快速判斷產品尺寸是否符合標準。
決策執行模塊則負責將圖像處理結果轉化為實際動作指令。系統會根據分析結果,向自動化設備(如機械臂、傳送帶、分揀裝置)發送控制信號,指導設備完成定位抓取、分揀篩選、缺陷剔除等操作,實現從 “視覺感知” 到 “動作執行” 的閉環控制,確保生產過程的精準性與高效性。

二、2D 視覺識別典型案例分析:覆蓋多行業核心生產需求
(一)電子行業:PCB 板缺陷檢測與元件定位
在電子行業 PCB 板生產與組裝過程中,微小的缺陷(如線路短路、斷路、元件漏貼、偏移)都可能導致產品失效,而人工檢測不僅效率低下,還容易因視覺疲勞遺漏細微缺陷。同時,PCB 板上元件的精準定位,直接影響后續焊接與組裝的質量,傳統機械定位方式難以適應多品種、小批量的生產需求。
某電子設備廠商在自動化產線改造中引入 2D 視覺識別系統后,實現了 PCB 板檢測與定位的自動化升級。在缺陷檢測環節,2D 視覺系統通過高分辨率工業相機采集 PCB 板圖像,配合專用條形光源消除板面反光干擾,再利用模板匹配算法將采集圖像與標準模板進行對比,可快速識別線路短路、元件漏貼等缺陷,檢測精度達到 0.01mm,檢測效率較人工提升 4 倍以上,缺陷識別率超過 99.8%,有效減少了不良品流入下游環節。
在元件定位環節,系統通過輪廓提取算法識別 PCB 板上的基準標記點,結合坐標標定技術確定元件的實際位置與角度偏差,隨后向機械臂發送定位指令,引導機械臂精準完成元件貼裝,定位精度控制在 ±0.02mm 以內。該系統還支持快速換型,只需更換對應的標準模板與參數設置,即可適配不同型號 PCB 板的檢測與定位需求,大大縮短了產線切換時間,滿足電子行業多品種生產的柔性需求。
(二)汽車零部件行業:尺寸測量與外觀檢測
汽車零部件(如軸承、齒輪、連接件)的尺寸精度與外觀質量,直接關系到汽車的行駛安全與使用壽命。傳統人工測量方式不僅耗時較長(單個零件測量需 3-5 分鐘),還存在人為讀數誤差,難以滿足大規模生產的質量管控需求;而外觀缺陷(如劃痕、裂紋、毛刺)的遺漏,可能導致零部件在使用過程中出現斷裂、失效等安全隱患。
某汽車零部件制造商引入 2D 視覺識別系統后,構建了全自動化的尺寸測量與外觀檢測生產線。在尺寸測量環節,系統通過面陣相機采集零部件圖像,利用邊緣檢測與像素標定算法,快速測量零部件的直徑、厚度、孔徑等關鍵尺寸,單個零件測量時間縮短至 10 秒以內,測量誤差控制在 ±0.005mm,且可同時測量多個尺寸參數,大幅提升了測量效率與精度。
在外觀檢測環節,系統通過環形光源均勻照亮零部件表面,消除陰影干擾,再通過缺陷檢測算法識別表面劃痕、裂紋等缺陷。例如,在齒輪外觀檢測中,系統可精準識別深度超過 0.02mm 的劃痕,以及長度超過 0.1mm 的裂紋,檢測準確率達到 99.5% 以上。同時,系統會自動記錄缺陷位置與類型,生成質量分析報告,為生產工藝優化提供數據支持,幫助企業降低不良品率,提升產品質量穩定性。
(三)包裝行業:標簽貼附檢測與條碼識別
在食品、藥品等包裝行業,標簽的正確貼附(如位置偏移、褶皺、漏貼)直接影響產品的合規性與品牌形象,而條碼 / 二維碼的準確識別,則是實現產品追溯與倉儲管理的關鍵。傳統人工檢查標簽與掃描條碼的方式,不僅效率低,還容易出現漏檢與誤掃問題,尤其在高速包裝生產線中,人工操作難以跟上生產節奏。
某食品包裝企業引入 2D 視覺識別系統后,有效解決了標簽檢測與條碼識別的痛點。在標簽檢測環節,系統通過線陣相機配合高亮度光源,在高速傳送帶上實時采集包裝圖像,利用輪廓匹配算法識別標簽輪廓,判斷標簽是否存在漏貼、位置偏移(偏移量超過 1mm 即判定為不合格)、褶皺等問題,檢測速度可適應每分鐘 300 個包裝的高速生產線,較人工檢測效率提升 5 倍以上,漏檢率降至 0.1% 以下。
在條碼識別環節,系統通過條碼識別算法快速讀取包裝上的二維碼信息,包括產品名稱、生產日期、批次號等,識別成功率超過 99.9%,即使條碼存在輕微污損或變形,仍能準確識別。同時,系統可將條碼信息與企業 ERP 系統無縫對接,實現產品生產、倉儲、物流全流程的追溯管理,避免因條碼識別錯誤導致的追溯斷層問題,滿足食品藥品行業的合規性要求。
(四)物流行業:包裹分揀與體積測量
隨著電商行業的快速發展,物流倉儲面臨包裹分揀量大、品類復雜、分揀效率低的挑戰。傳統人工分揀不僅勞動強度大,還容易出現分揀錯誤;而包裹體積與重量的精準測量,是物流計費與倉儲空間規劃的關鍵,人工測量方式效率低、誤差大,難以適應大規模物流分揀需求。
某物流倉儲企業引入 2D 視覺識別系統后,實現了包裹分揀與體積測量的自動化升級。在包裹分揀環節,系統通過安裝在分揀傳送帶上方的 2D 視覺相機,采集包裹表面的面單圖像,利用字符識別(OCR)算法讀取面單上的目的地信息,隨后將分揀指令發送至分揀裝置,引導包裹進入對應的分揀通道,分揀效率達到每分鐘 200 件以上,分揀準確率超過 99.7%,較人工分揀效率提升 3 倍,有效降低了分揀錯誤帶來的物流成本。
在體積測量環節,系統通過雙相機拍攝包裹的二維圖像,利用立體匹配算法計算包裹的長度、寬度與高度,結合稱重傳感器獲取的重量數據,自動生成包裹的體積與重量信息,測量精度達到 ±5mm,測量時間縮短至 1 秒以內。該數據可實時上傳至物流管理系統,用于優化倉儲空間分配與運輸路線規劃,降低物流倉儲成本,提升物流運作效率。
(五)五金行業:零件分揀與外觀篩選
五金行業生產的零件(如螺絲、螺母、墊片)品類繁多、形狀相似,人工分揀不僅效率低,還容易出現混裝問題;同時,零件表面的毛刺、變形等外觀缺陷,會影響后續裝配質量,傳統人工篩選方式難以保證篩選精度與效率。
某五金制造企業引入 2D 視覺識別系統后,實現了零件分揀與外觀篩選的自動化。在分揀環節,系統通過高分辨率相機采集零件圖像,配合環形光源突出零件輪廓特征,再利用形狀匹配算法識別不同類型零件的輪廓差異(如螺絲頭部形狀、螺母內孔尺寸),隨后向分揀機械臂發送指令,將不同類型的零件分揀至對應的料箱,分揀效率達到每分鐘 150 件以上,分揀準確率超過 99.6%,徹底解決了人工分揀混裝的問題。
在外觀篩選環節,系統通過缺陷檢測算法識別零件表面的毛刺、變形等缺陷,例如,可精準識別長度超過 0.1mm 的毛刺,以及直徑偏差超過 0.05mm 的變形問題,篩選準確率達到 99.5% 以上,有效剔除不良品,提升零件裝配質量。此外,系統還支持多規格零件的同時分揀與篩選,只需通過軟件調整算法參數,即可適配不同尺寸、形狀的五金零件,滿足五金行業多品類生產的需求。
三、2D 視覺識別技術優勢:為工業自動化生產降本增效
(一)提升生產效率,降低人工成本
2D 視覺識別系統可實現 24 小時連續工作,不受人工疲勞、情緒等因素影響,在檢測、定位、分揀等環節的效率較人工提升 2-5 倍,大幅縮短了生產周期。同時,系統可替代人工完成重復性高、勞動強度大的工作(如長時間檢測、高速分揀),幫助企業減少人工招聘與管理成本,以電子行業 PCB 板檢測為例,引入系統后可減少 60% 的檢測人員,每年為企業節省數十萬人工成本。
(二)保證檢測精度,降低不良品率
2D 視覺識別系統通過精準的算法與像素標定技術,檢測精度可達到 0.005-0.01mm,遠高于人工視覺的分辨能力,能夠有效識別人工難以察覺的細微缺陷與尺寸偏差。同時,系統的檢測結果具有高度一致性,避免了人工檢測的主觀誤差,可將產品不良品率降低 50% 以上,減少因不良品導致的返工、報廢成本,提升企業產品質量競爭力。
(三)增強生產柔性,適應多品種生產
在市場需求多樣化的背景下,企業生產逐漸向多品種、小批量方向發展。2D 視覺識別系統通過軟件參數調整與模板更換,可快速適配不同規格、型號產品的檢測與定位需求,無需更換復雜的機械結構,產線切換時間縮短至 10-30 分鐘,遠低于傳統機械生產線的切換時間,滿足企業柔性生產的需求,幫助企業快速響應市場訂單變化。
(四)降低設備成本,易于集成部署
相較于 3D 視覺系統,2D 視覺識別系統的硬件(相機、鏡頭、光源)成本更低,且系統結構簡單,易于與現有自動化產線(如機械臂、傳送帶、PLC 控制系統)集成,無需對產線進行大規模改造。同時,系統的操作界面簡潔易懂,工作人員經過簡單培訓即可掌握操作與維護技能,降低了系統的部署與使用成本,尤其適合中小型企業的自動化升級需求。

四、2D 視覺識別技術應用趨勢:助力工業自動化深度升級
隨著工業自動化技術的不斷發展,2D 視覺識別技術正朝著更高精度、更高速度、更智能化的方向演進。在精度方面,高分辨率工業相機(如 500 萬像素以上)與先進算法的結合,將使 2D 視覺系統的檢測精度進一步提升至 0.001mm,滿足微型電子元件、精密零部件等場景的高精度需求;在速度方面,高速線陣相機與 GPU 圖像處理技術的應用,可使系統的圖像采集與處理速度提升至每秒數千幀,適應更高速度的生產線(如每分鐘 500 件以上的包裝線)。
在智能化方面,2D 視覺系統將與人工智能(AI)技術深度融合,通過機器學習算法實現缺陷類型的自動分類與學習,例如,系統可通過大量缺陷樣本訓練,自主識別新型缺陷,無需人工更新模板,提升系統的自適應能力;同時,系統還將與工業互聯網、大數據技術結合,實現多產線視覺數據的實時采集與分析,為生產工藝優化、設備故障預警提供數據支持,構建 “視覺感知 + 數據驅動” 的智能化生產模式。
對于設備商、非標自動化廠商、自動化產線改造廠家而言,2D 視覺識別技術不僅是提升自身設備與解決方案競爭力的重要手段,更是幫助客戶實現自動化升級、降本增效的關鍵工具。在工業自動化升級的浪潮中,2D 視覺識別技術將持續發揮 “視覺感知核心” 的作用,為電子、汽車、包裝、物流等多行業的生產效率提升與質量改善提供有力支撐,推動工業生產向更精準、更高效、更智能的方向發展。
