在工業自動化進程中，“精準定位” 是決定生產效率與產品質量的核心環節。無論是設備裝配、零部件分揀，還是產線改造中的工件抓取，傳統依賴機械定位、人工輔助的方式，常面臨精度不足、柔性差、適配性低等問題，難以滿足多品種、高精密的制造需求。而 3D 視覺引導技術的出現，通過實時獲取工件三維空間信息，為自動化設備提供 “精準眼睛”，徹底改變了工業定位的作業邏輯，成為設備商、非標自動化廠商、自動化產線改造廠家突破技術瓶頸的關鍵方案。

一、3D 視覺引導：工業自動化的 “精準定位引擎”

3D 視覺引導并非簡單的 “圖像采集 + 識別”，而是通過 “三維數據獲取 - 智能算法處理 - 設備運動控制” 的閉環體系，實現對工件位置、姿態、尺寸的精準感知與引導。其核心優勢可概括為三大維度，覆蓋工業自動化的核心需求：

1. 突破二維局限，實現全空間精準定位

傳統 2D 視覺僅能獲取工件平面信息，面對工件傾斜、遮擋、重疊等場景時，易出現定位偏差，尤其在異形件、曲面件處理中，精度誤差常超過 0.1mm。而 3D 視覺引導通過激光輪廓掃描、結構光成像等技術，可獲取工件 x、y、z 三個維度的空間坐標，甚至捕捉表面紋理、孔徑深度等細節信息，定位精度最高可達 ±0.02mm，即使工件存在擺放偏差、形態不規則，也能精準識別，解決了 “二維視覺看不見深度” 的行業痛點。

2. 柔性適配多場景，降低換產成本

工業制造中，工件規格多變是常態 —— 從幾毫米的微型零部件到數米的大型結構件，從規則的標準化產品到定制化異形件，傳統自動化設備需反復調整機械治具、修改程序，換產時間常長達數小時，嚴重影響效率。3D 視覺引導系統具備 “即學即用” 的柔性優勢：只需通過一次掃描建立工件三維模型，后續更換工件時，無需調整硬件結構，系統可自動識別新工件并生成引導路徑，換產時間縮短至 10 分鐘以內，完美適配小批量、多品種的生產模式，大幅降低設備商與產線改造廠家的適配成本。

3. 抗干擾能力強，適應復雜工業環境

工業現場常存在粉塵、油污、強光、振動等干擾因素，傳統視覺系統易出現識別失效、精度漂移等問題。3D 視覺引導通過特殊的光學設計與算法優化，可有效過濾環境干擾：例如針對金屬件反光問題，采用多頻結構光技術消除眩光；針對粉塵環境，通過增強圖像對比度與邊緣檢測算法，確保數據采集穩定性；即使在高低溫（-20℃~80℃）、強電磁干擾場景下，仍能保持穩定運行，滿足汽車制造、機械加工、電子裝配等復雜環境的作業需求。

二、跨領域案例：3D 視覺引導的普適性落地價值

3D 視覺引導的核心優勢在于 “不挑工件、不限場景”，無論是設備商的單機自動化升級，還是產線改造廠家的整線優化，亦或是非標自動化廠商的定制化方案，都能通過該技術解決實際問題。以下案例均來自真實工業場景，覆蓋目標客戶常見需求：

案例 1：自動化設備裝配的精準對位引導

某設備商為客戶開發電機裝配生產線，核心工序是將電機轉子與定子精準對接，要求同軸度誤差不超過 0.05mm。傳統方案采用機械定位治具，但因工件加工存在微小誤差，裝配時易出現卡滯，不良率高達 5%，且治具需根據電機型號單獨定制，成本高昂。引入 3D 視覺引導系統后，通過掃描轉子軸與定子孔的三維輪廓，實時計算兩者的空間位置偏差，引導機器人調整轉子姿態，實現自動對位裝配。裝配精度穩定控制在 0.03mm 以內，不良率降至 0.3%，且無需更換治具即可適配 5 種不同型號的電機，設備適配成本降低 60%，客戶生產線效率提升 40%。

案例 2：非標自動化分揀的異形件識別引導

某非標自動化廠商承接了五金零部件分揀項目，需從混雜的物料框中分揀出 10 余種異形螺栓 —— 這些螺栓形狀相似但尺寸、孔徑不同，人工分揀效率低且易出錯。傳統 2D 視覺因無法區分螺栓的高度、孔徑深度，難以精準識別；而 3D 視覺引導系統通過掃描每個螺栓的三維形態，提取 “頭部厚度、螺桿直徑、孔徑深度” 等特征參數，與數據庫中的標準模型比對，1 秒內即可完成識別與分類，分揀速度達 120 件 / 分鐘，準確率 100%。同時，系統支持新增螺栓型號的快速錄入，只需掃描 3 個樣本即可建立識別模型，滿足客戶后續拓展品類的需求。

案例 3：自動化產線改造的工件抓取引導

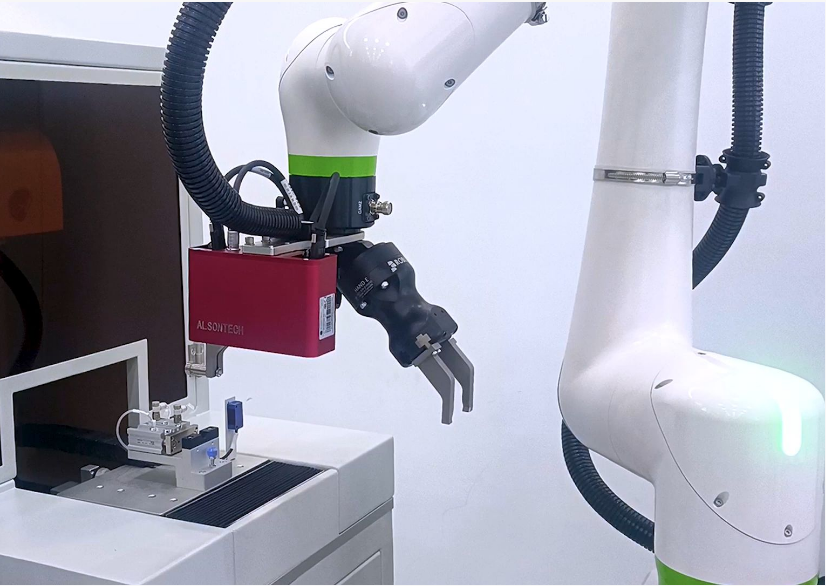

某汽車零部件廠家進行產線改造，需將沖壓后的金屬外殼從輸送線抓取至焊接工位。由于外殼為曲面結構，且輸送過程中存在 ±5mm 的位置偏差，傳統機械抓手易出現抓取偏移、外殼變形等問題，導致焊接工序返工率高。引入 3D 視覺引導系統后，通過安裝在機械臂末端的 3D 相機，實時掃描外殼的空間位置與姿態，計算出最優抓取點與抓取角度，引導抓手精準定位。抓取成功率從 85% 提升至 99.8%，外殼變形率降至 0.1% 以下，焊接返工率降低 80%，產線整體產能提升 25%，改造投資 3 個月即可收回成本。

案例 4：電子元件插件的微型件定位引導

某電子設備廠商需將 0.5mm×0.3mm 的微型芯片插件精準插入電路板插槽，傳統人工插件效率低（30 件 / 小時），且易因視覺疲勞導致插件偏移，損壞元件。采用 3D 視覺引導系統后，通過高分辨率工業 3D 相機捕捉芯片的引腳位置與電路板插槽的三維坐標，引導精密機械臂調整插件角度，插件精度控制在 ±0.01mm，速度提升至 120 件 / 小時，元件損壞率從 8% 降至 0.2%，同時減少 6 名人工，實現電子裝配工序的自動化升級。

三、3D 視覺引導的實施邏輯：從技術適配到價值落地

對于設備商、非標自動化廠商、產線改造廠家而言，引入 3D 視覺引導并非簡單的 “設備加裝”，而是需結合自身場景進行科學規劃，核心在于解決 “技術匹配”“成本可控”“落地穩定” 三大問題：

1. 按需選型：匹配場景的 3D 視覺方案

不同工業場景對 3D 視覺的精度、速度、環境適應性要求不同，需針對性選型：例如高精度裝配場景（如電子元件插件），優先選擇結構光 3D 相機，確保 ±0.01mm 的定位精度；高速分揀場景（如零部件分揀），可選用激光輪廓傳感器，實現 1000 幀 / 秒的高速掃描；大型工件定位場景（如汽車車身抓�。�，則需采用多相機拼接技術，覆蓋大視野范圍。同時，需考慮與現有設備的兼容性 —— 無論是機器人、機械臂，還是 PLC 控制系統，3D 視覺系統需提供標準化接口（如 EtherCAT、Profinet），確保無縫對接，降低集成難度。

2. 算法優化：貼合工藝的智能處理

3D 視覺引導的核心是 “算法”，需結合具體工藝需求進行優化：例如針對反光工件（如金屬件），通過多曝光融合算法消除眩光；針對重疊工件（如堆疊的零部件），采用分層分割算法分離個體；針對動態場景（如移動輸送線上的工件），通過運動補償算法修正位置偏差。此外，可建立 “工件模型數據庫”，將常見工件的三維特征、引導參數預設其中，后續新場景落地時，只需調用數據庫模板，縮短調試周期 —— 例如某非標自動化廠商通過該方式，將新項目的調試時間從 7 天縮短至 2 天，大幅提升項目交付效率。

3. 全周期服務：保障長期穩定運行

工業設備需長期穩定運行，3D 視覺引導系統的 “后期維護” 同樣重要。在實施過程中，需同步建立運維體系：一方面提供操作培訓，確�，F(xiàn)場人員掌握系統校準、參數調整等基礎操作；另一方面建立遠程診斷機制，通過云端監測系統運行數據，及時預警故障（如相機鏡頭污染、算法參數漂移），減少停機時間。此外，需根據客戶的工藝升級需求，提供算法迭代服務 —— 例如某產線改造廠家后續增加新工件類型時，服務商通過遠程更新算法模型，無需現場上門即可完成系統升級，降低客戶的維護成本。

四、未來趨勢：3D 視覺引導的工業自動化深化應用

隨著工業 4.0 的推進，3D 視覺引導正從 “單一工序引導” 向 “全流程智能賦能” 演進：一方面，與 AI 算法深度融合，實現 “自主學習”—— 系統可通過分析歷史定位數據，自動優化引導參數，適應工件磨損、環境變化等動態場景；另一方面，與數字孿生技術結合，在虛擬環境中模擬 3D 視覺引導過程，提前驗證方案可行性，減少現場試錯成本。

對于設備商而言，3D 視覺引導可提升設備的智能化水平，增強產品競爭力；對于非標自動化廠商，可快速響應客戶的定制化需求，縮短項目交付周期；對于產線改造廠家，可實現老舊產線的 “低成本升級”，提升產能與質量�？梢哉f，3D 視覺引導已成為工業自動化的 “基礎能力”，無論何種制造場景，只要涉及 “精準定位” 需求，都能通過該技術實現效率與品質的雙重提升。

在青島及周邊地區，工業制造正加速向自動化、智能化轉型，3D 視覺引導作為核心支撐技術，已在機械加工、汽車零部件、電子、家電等領域廣泛落地。對于追求高效、精準、柔性生產的企業而言，引入 3D 視覺引導不僅是解決當下痛點的選擇，更是布局未來智能制造的關鍵一步 —— 它以數據驅動的精準定位，打破傳統自動化的局限，為工業生產注入 “智能眼睛”，助力企業在競爭中占據優勢。
