當山東某鈑金廠老板發現生產線每天漏檢200個劃痕件時,他并未購置昂貴設備,而是用一套2D視覺識別系統改造舊產線——3名質檢員轉崗至增值崗位,月廢品損失減少18萬元,而投入成本僅相當于半臺傳統設備。
這種“低投入、高回報”的技術轉型,正成為長三角、珠三角中小企業的共性選擇。作為工業自動化的基礎技術,2D視覺識別通過成熟穩定的解決方案,為設備商和自動化廠商提供可快速落地的智能化引擎。

一、為什么2D視覺識別是中小企業的最優解?
成本與效率的黃金平衡點:
硬件成本降低60%:工業級USB相機(約2000元)+嵌入式處理器(5000元)即可構建基礎系統
部署周期縮短至3天:預訓練模型+模塊化軟件大幅降低開發門檻
維護復雜度遠低于3D方案:無需點云校準、抗環境干擾能力強
案例對比:
二、三大高價值場景落地解析(附真實數據)
場景1:零部件尺寸與缺陷同步檢測
痛點:青島某閥門廠人工檢測密封圈瑕疵,漏檢率高達8%
2D方案:
工業相機+背光系統捕捉0.1mm級毛刺/缺料
幾何特征分析算法自動比對CAD圖紙公差
成效:
✓ 檢測速度提升至0.8秒/件
✓ 不良品流出率降至0.03%
✓ 每年節省返工成本75萬元

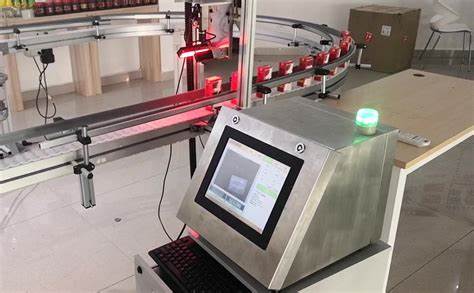

場景2:包裝生產線全流程管控
痛點:某食品廠因包裝漏裝、標簽錯貼導致客戶投訴率月均3.5%
2D方案:
多目標識別技術同步檢測12項要素(瓶蓋密封/液位/標簽位置/生產日期)
深度學習OCR實時校驗28種字符格式
成效:
✓ 客戶投訴下降92%
✓ 產線速度從120瓶/分提升至200瓶/分
✓ 減少3名復檢人員
場景3:柔性物料引導定位
痛點:非標設備商在機器人抓取橡膠件時,因形變導致定位失敗率15%
2D方案:
形變補償算法自動校正拉伸誤差
亞像素邊緣提取實現±0.05mm定位精度
成效:
✓ 抓取成功率提升至99.6%
✓ 兼容8種不同硬度材料
✓ 設備溢價能力提高30%

三、技術落地四步法(面向設備集成商)
| 階段 | 關鍵動作 | 成本控制要點 |
| 需求聚焦 | 選擇單點突破場景(推薦:外觀檢測/字符識別) | 避免定制化開發,優先選用標準算法庫 |
| 硬件選型 | 500-1000萬像素工業相機+環形光源 | 選擇支持GigE/USB3.0的國產相機 |
| 算法部署 | 采用預訓練模型+遷移學習(100-200張樣本) | 使用OpenCV+Halcon縮短開發周期 |
| 系統集成 | 輸出Modbus/TCP協議對接PLC | 提供HMI簡易參數配置界面 |
避坑指南:
光照方案決定70%成功率:漫射板成本<500元,可解決90%反光問題
選擇「檢測型」而非「識別型」相機:分辨率要求降低40%
模型迭代周期控制在2周內:標注工具推薦LabelStudio(開源)
四、2024技術演進方向
1. 邊緣智能設備爆發
新一代視覺控制器(如某國產型號JX-F2)實現:
2. 云邊協同質檢
某電路板廠創新模式:
邊緣端:實時執行基礎檢測(焊點存在性/元件位置)
云端:深度學習分析潛在缺陷(虛焊/錫珠)
→ 使檢測精度從95%提升至99.5%,且無需升級硬件
3. 低代碼平臺普及
領先系統商推出可視化工具:
結語:技術平權時代的制造新邏輯
當青島的鈑金廠與蘇州的電子廠同樣借助2D視覺識別實現“檢測零漏判”,意味著工業智能化不再是巨頭的專利。這套系統帶來的不僅是質量提升:
✓ 生產數據可視化:自動生成缺陷分布熱力圖,定位工藝瓶頸
✓ 柔性制造能力:30分鐘切換產品型號,適應小批量訂單
✓ 設備附加值提升:為傳統設備增加“智能質檢”模塊,溢價空間達25%
行業洞察:據2023年《中國工業視覺白皮書》,2D視覺系統在中小企業滲透率年增37%,其中尺寸測量(占比31%)、外觀檢查(28%)、字符識別(19%)成為三大主力場景。
對設備商和自動化廠商而言,此刻正是搶占技術紅利的關鍵期——用經得起驗證的成熟方案,幫助客戶以可控投入獲得確定回報,這或許就是智能制造最樸素的商業本質。
2D視覺引導技術:中小企業智能制造升級的核心引擎
