一、引言

 精密零部件廣泛應用于汽車、航空航天、電子等領域，其質量直接影響產品的性能和可靠性。傳統的2D視覺檢測技術主要依靠二維圖像進行分析，難以獲取物體的深度信息，在面對復雜形狀、反光表面、微小瑕疵等檢測場景時存在局限性。

  3D視覺檢測技術通過獲取物體的三維信息，能夠更全面、準確地識別和分析物體特征，有效克服了2D視覺檢測的不足。近年來，隨著3D成像技術和人工智能算法的快速發展，3D視覺檢測技術在工業檢測領域得到了越來越廣泛的應用。

二、案例背景

  某汽車零部件制造企業主要生產發動機缸體、缸蓋等精密零部件。這些零部件結構復雜，加工精度要求高，傳統的人工檢測和2D視覺檢測方法存在以下問題：

• 檢測效率低： 人工檢測速度慢，難以滿足大批量生產需求。

• 漏檢率高： 2D視覺檢測難以識別復雜形狀和反光表面的瑕疵。

• 數據難以追溯： 人工檢測缺乏數據記錄，難以進行質量追溯和分析。

• 為了解決上述問題，該企業引入了基于3D視覺檢測技術的自動化檢測系統。

三、3D視覺檢測系統方案

該3D視覺檢測系統主要由以下部分組成：

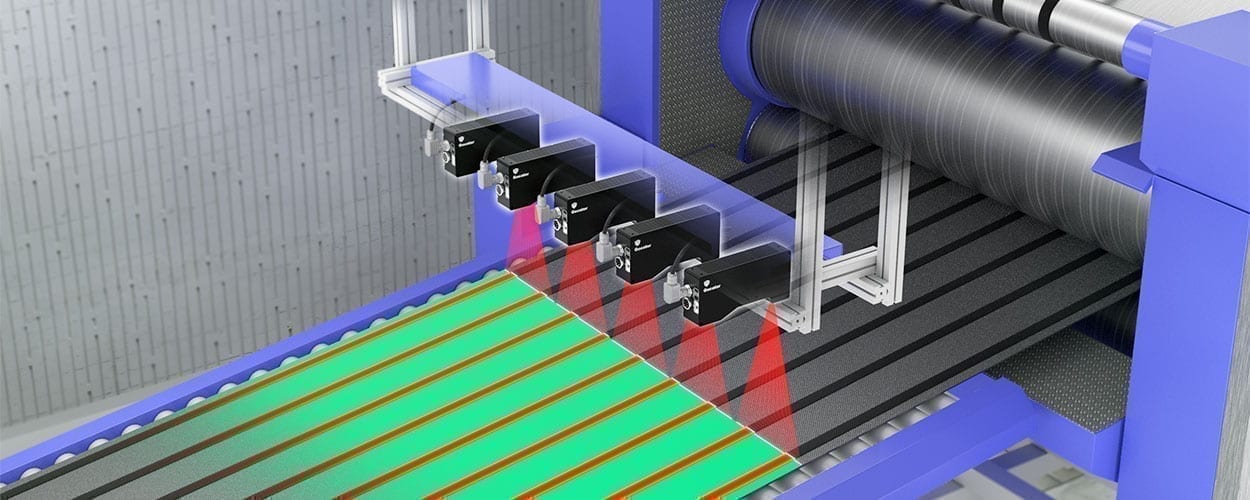

• 3D相機： 采用高精度線激光掃描相機，能夠快速獲取零部件表面的三維點云數據。

• 機械臂： 用于抓取和移動零部件，實現多角度、全方位的掃描。

• 圖像處理軟件： 對獲取的三維點云數據進行處理和分析，識別和分類各種瑕疵。

• 控制系統： 控制機械臂和3D相機協同工作，實現自動化檢測流程。











四、檢測流程

• 上料： 機械臂將待檢測零部件放置到檢測工位。

• 掃描： 3D相機對零部件進行多角度掃描，獲取高精度的三維點云數據。

• 圖像處理： 圖像處理軟件對點云數據進行預處理、特征提取和瑕疵識別。

• 分類判定： 根據預設的瑕疵分類標準，對識別出的瑕疵進行分類和判定。

• 分揀： 機械臂根據判定結果將合格品和不合格品分別放置到不同的區域。

• 數據記錄： 系統自動記錄檢測結果，并生成檢測報告。

五、應用效果

該3D視覺檢測系統投入使用后，取得了顯著的應用效果：

• 檢測效率提升： 檢測速度較人工檢測提升5倍以上，滿足了企業大批量生產的需求。

• 漏檢率降低： 3D視覺檢測能夠有效識別復雜形狀和反光表面的瑕疵，漏檢率降低至0.1%以下。

• 數據可追溯： 系統自動記錄檢測結果，方便企業進行質量追溯和分析，為工藝改進提供數據支持。

• 成本降低： 自動化檢測減少了人工成本，同時提高了檢測效率和準確性，降低了企業的生產成本。









六、 結論

  本案例表明，3D視覺檢測技術在精密零部件瑕疵檢測中具有顯著優勢，能夠有效提高檢測效率、降低漏檢率、實現數據可追溯，為企業提升產品質量和生產效率提供了強有力的技術支撐。隨著3D視覺技術的不斷發展，相信其在工業檢測領域?qū)�會得到更加廣泛的應用。

七、未來展望

 未來，3D視覺檢測技術將朝著以下方向發展：更高精度和速度： 隨著3D成像技術和算法的進步，3D視覺檢測的精度和速度將不斷提升，滿足更苛刻的檢測需求。更智能的缺陷識別： 深度學習等人工智能技術的應用將使3D視覺檢測系統具備更強大的缺陷識別能力，能夠自動學習和識別新的缺陷類型。更廣泛的應用場景： 3D視覺檢測技術將應用于更多行業和領域，例如醫療、物流、安防等，為各行各業提供更智能、更高效的檢測解決方案。

注： 以上案例僅供參考，具體應用方案需根據實際情況進行調整。
