U-GAGE 超聲波傳感器是邦納應用廣泛的測量產品，解決很多液體的液位測量、透明膜的位置測量、玻璃品的位置測量，大型被測物的位置測量（集裝箱堆垛、紙箱堆垛）。下面介紹一下超聲波的測量原理以及邦納超聲波應用選型的指導。

                                                        超聲波傳感器的基礎原理

聲音是什么？

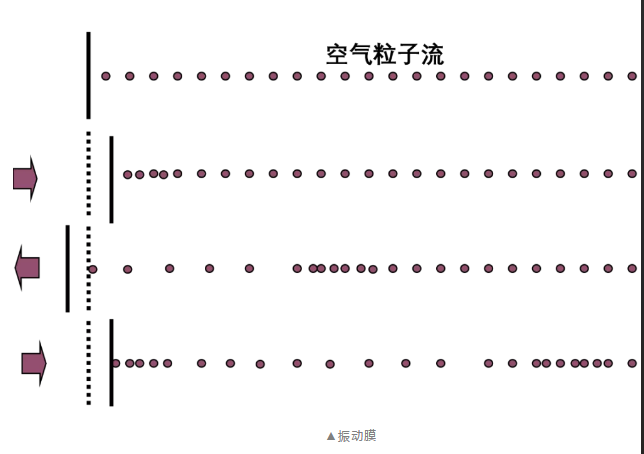

聲音是通過介質傳播的一種波，介質包括固體、液體或氣體。

什么是超聲波？

• 人能聽到的聲波上限是 20 KHz

• 聲波頻率大于 20 KHz 的是超聲波

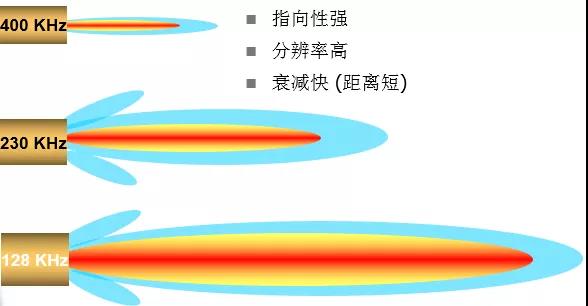

• 超聲波的波長非常短

                                                          高頻振蕩器

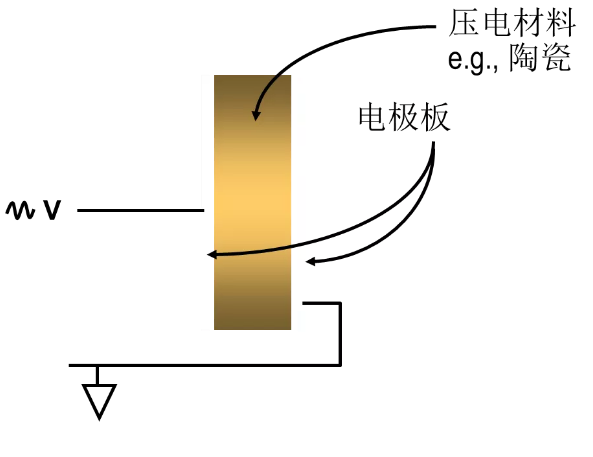

超聲波發生器怎樣工作？

高頻電信號加在壓電陶瓷上時,則產生高頻聲信號（機械震動）,即超聲波信號。

聲音在空氣中的傳播速度

聲音的傳播速度依賴于：

• 介質的分子數量(壓力)

• 介質的分子量

• 介質的分子能量(溫度)

溫度補償

• 聲速變化 1%  / 10° F  (1.8%  / 10° C)

• 溫度補償后減少到 1/3

• 如果溫度變化太快或在以一個溫度梯度變化,溫度補償將不起作用

超聲波測量原理

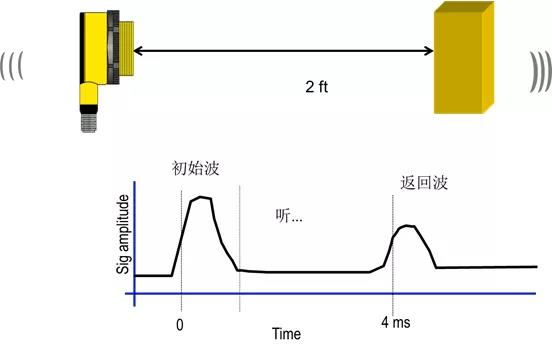

• 回波分析法

聲速決定響應速度

客戶通常會問: 我能用超聲波傳感器檢測3英尺的距離,而響應時間在5ms以下嗎?

聲速 = 1100 ft/s = 1 ft/ms =0.34m/ms

超聲波系統誤差

系統誤差不僅是分辨率

分辨率：2.5mm (25% of 1000 mm)

線性：5mm(5% of 1000 mm )

溫度影響：20mm(2% per 10° C)

系統誤差：28mm

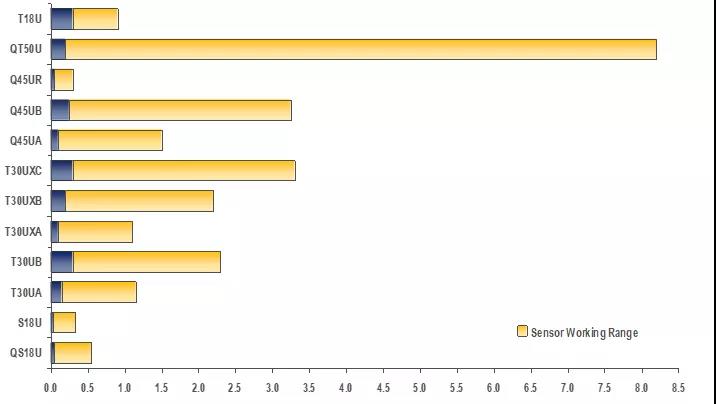

                                                      邦納全系超聲波及選型指南

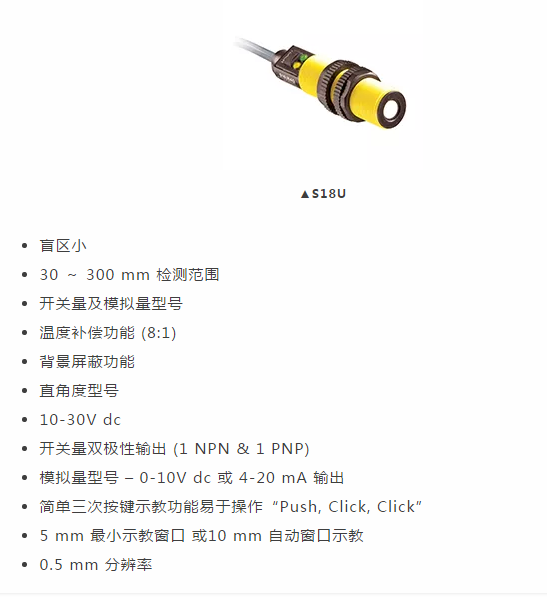

                                                          S18U系列產品

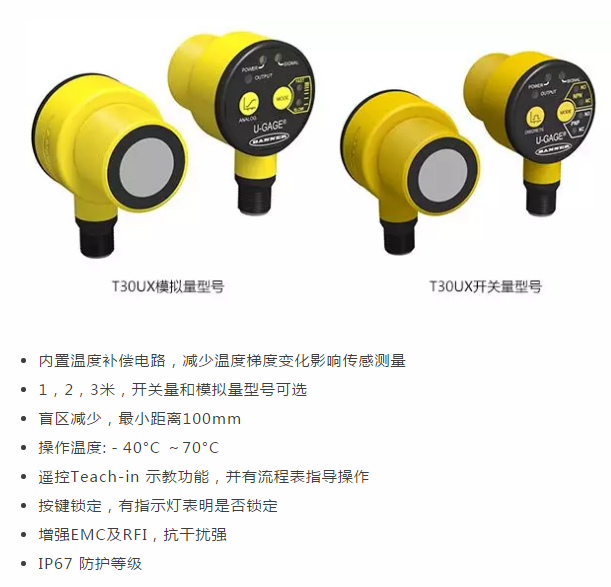

                                                           T30UX系列產品

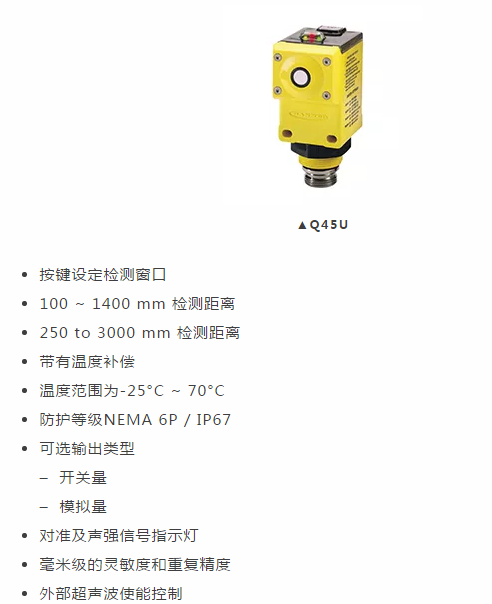

Q45U系列產品

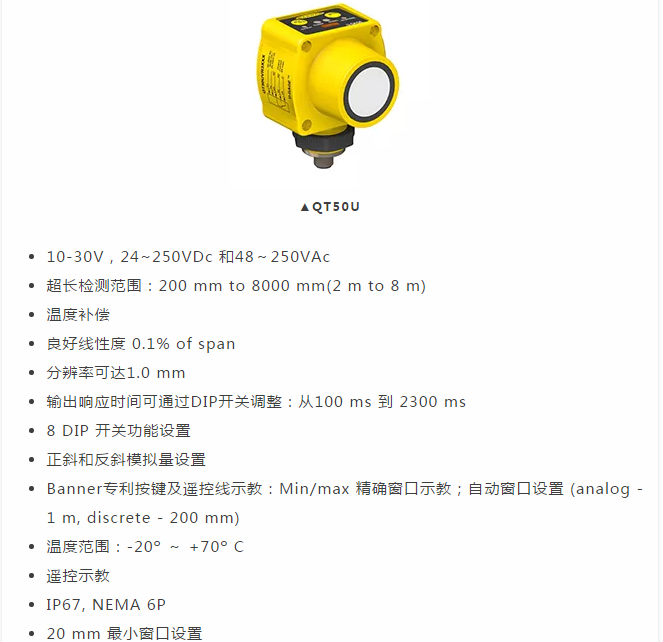

                                                          QT50U系列產品
